　　2、根据车间的空间布局和功能要求，合理布置灯具的方向、位置和数量，并且根据人员动向，房间的功能设计照明控制方式，以实现节能和舒适的照明环境。

　　3、根据设计的灯具数量计算照明负荷，合理设计照明配电系统，包括线路的敷设和走线敷设及保护方式。

　　4、照度计算公式：e=(φ×n×n×mf×uf)/a，式中e=工作面的维护平均照度(lx);φ=灯初始光通量(lm);n=每个灯具所含光源的数量;n=灯具数量;mf=设备维护系数;uf=设备利用系数;a=工作面的面积。照度标准值按0.5、1、3、5、10、15、20、30、50、75、100、150、200、300、500、750、1000、1500、2000、3000、5000lx分级。lx(勒克斯)为照度单位。

　　(二)供配电系统设计：

　　1、首先确认供电电源的电压、频率和中性点的接线方式，以满足建筑物内的各种用电设备和消防设备的用电需求。

　　2、根据车间内不同的用电设备的用途和重要性，将其用电负荷分为一、二、三级负荷，分别计算不同用电负荷的功率。

　　3、根据计算出来的不同用电负荷的功率和供电要求，确定变电室的房间的大小、位置、出线方式、变压器数量及容量大小。

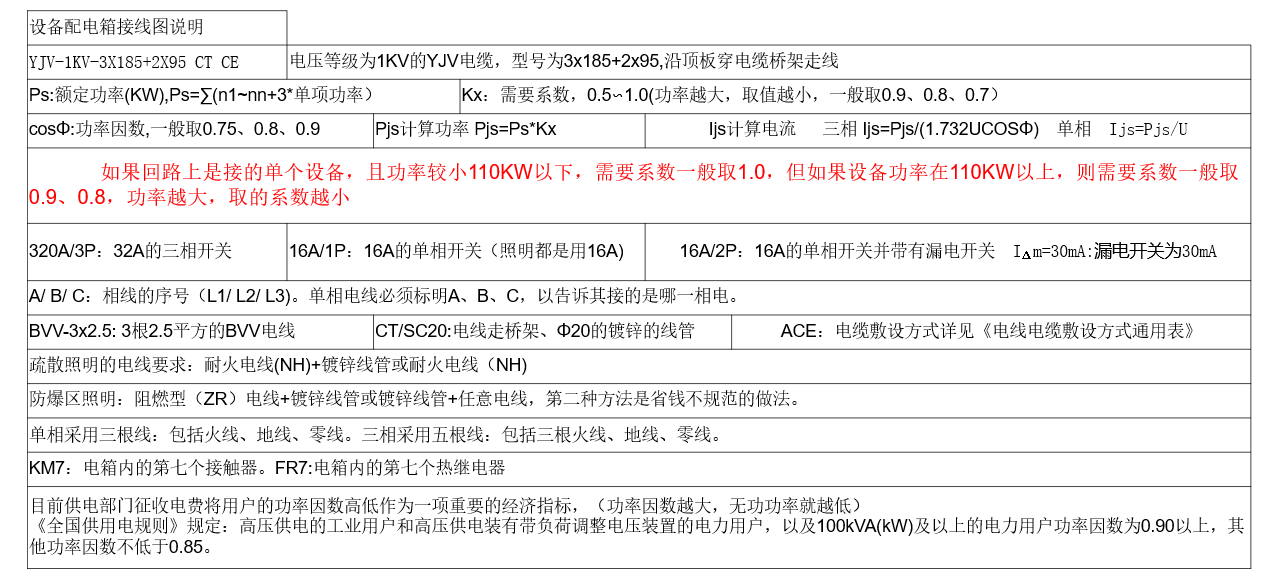

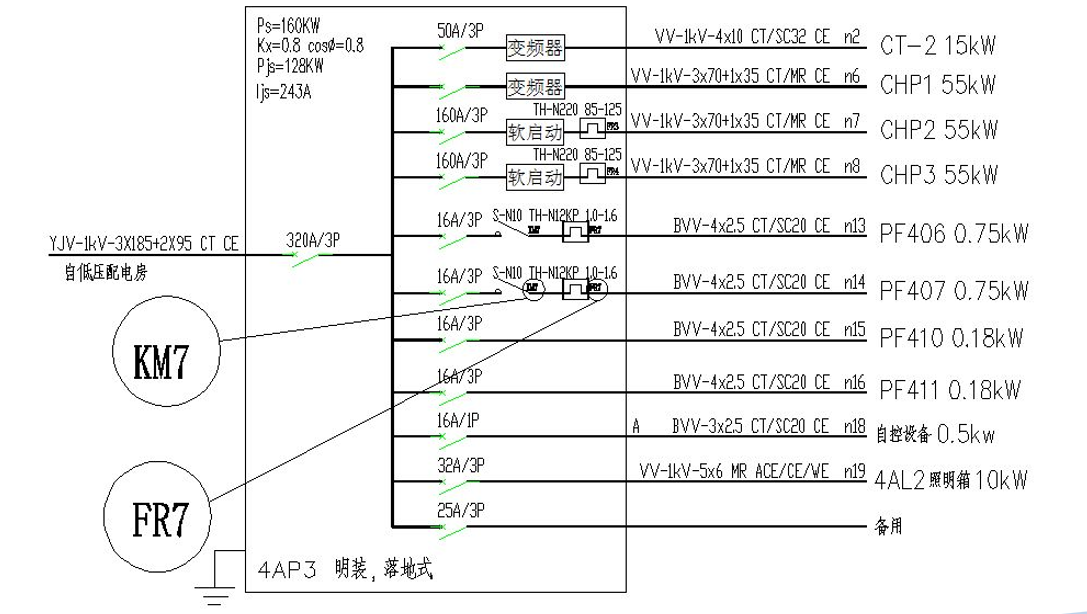

　　4、配电系统图设计：

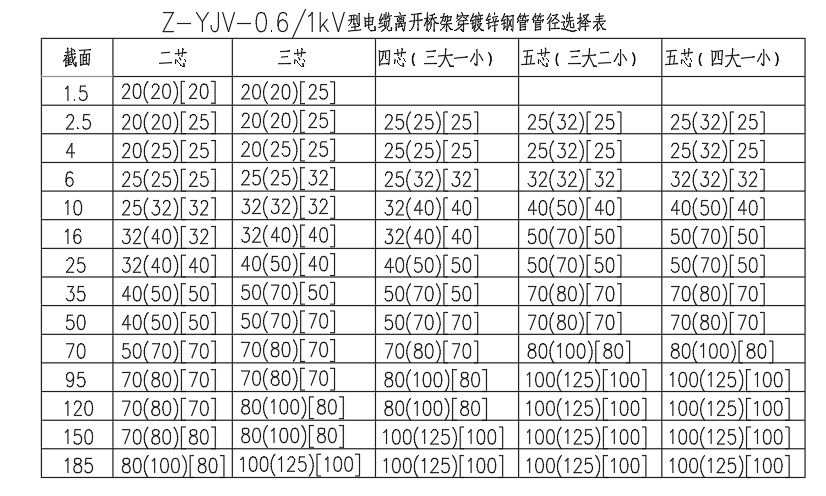

　　5、电缆线管管径选择：

　　(三)消防电气系统设计：

　　1、根据不同房间大小和用途，选择不同的火灾自动报警系统，包括探测器的型号及布置、报警器与消防主机系统的控制方式等。

　　2、根据房间的布局，确认安全出口位置，设计可靠的消防电源和应急照明系统，以确保火灾时设备和人员的安全疏散。

　　3、根据消防设备的需求，设计合理的配电和控制方案，以确保火灾时设备的正常工作和有效的运行。

　　(四)防雷接地系统设计

　　1、根据建筑物的重要性和所处地区的防雷风险，将建筑物的防雷等级划分为三个等级。

　　2、根据建筑物划分的防雷等级，选择合适的防雷措施，包括合理设计接闪器，引下线和接地装置。

　　3、根据接地电阻值的要求和接地装置的敷设方式合理设计接地系统，以确保设备和人员的安全。

　　2、建筑电气设计的经济性考虑：

　　经济性考虑同样是设计电气各系统的重要原则。在设计中如何兼顾安全和经济，降低建设和运行成本，是电气设计师需要考虑的问题。

　　电气设计在可靠性与经济性二者之间即矛盾又统一，如果过度强调供电可靠性，以配电系统为例，用电设备均从变配电所低压母线放射式供电，必然会造成配电柜及敷设电缆增多，投资增大，导致不必要的浪费，使经济性下降;如果过度强调经济性，减少配电柜数量，敷设线路单一，必然会影响供电可靠性，当发生事故需要停电时，不同房间内设备会受到波及，影响生产效率，从而又会带来损失，可见这样的结果是不但降低了可靠性，同时经济性也降低。因此在处理这些矛盾时，应当先满足可靠性的同时再提高经济性。

　　1、高压配电系统是整个建筑物配电的源头核心，因此在此部分设计过程中应当考虑设计的可靠性，选择安全可靠的产品。

　　2、低压配电系统有放射式、树干式、环形这几种接线方式。放射式的特点是引出线发生故障时互不影响，供电可靠性高。但在一般情况下，金属消耗大，使用开关设备较多,该接线适用于设备容量大或负荷性质重要、潮湿及腐蚀性环境的车间。树干式接线在一般情况下，采用的开关设备较少，金属消耗少，但当干线发生故障时影响范围大，供电可靠性差。它适用于机械加工车间、机修或工具车间。环形接线的供电可靠性较高，任何一条线路发生故障或检修时，都不至于供电中断。另外,该接线的电能损耗和电压损耗较少。但该接线的保护装置及整定配比比较困难,配合不当，易产生误动作，影响正常供电，由于设计系统的不同，会产生很大的价格差，直接影响到基建的初期投资，这里包括系统的构成与设计时计算系数的选用。因此选择不同要求合理选择不同出线方式。

　　3、如何设计能降低电气设备的成本呢?可以从两个方面解决，第一减少低压柜的出线回路，第二在设计的过程中选择好需要系数、同时系数以及功率因数，下面就分别从这两个方面讨论：

　　(1)合理分配低压柜出线回路

　　首先根据将用电负荷分类确认，将同一区域内相同性质的负荷，按照计算负荷，合理分配同一馈线柜出线，这样做可以减少低压柜的出线回路，减少低压柜的台数，降低设备成本，缺点是当出线端故障或馈电回路检修时会造成大范围的断电。然而此种情况发生的可能性非常低。现在电气设备的性能越来越好，通常在不出现电气故障的情况下是免维护不用检修的，因此在非重要负荷采用大容量回路出线是可行的，也是降低电气设备成本的有效方法。

　　(2)正确选择需要系数、同时系数以及功率因数

　　负荷计算是按载流量选择导体与电器的重要依据，同时根据《建筑工程设计文件编制深度规定》要求供配电工程设计必须提供负荷计算书。目前负荷计算的方法主要有需要系数法、利用系数法等，我国电气设计人员最常用的是需要系数法。需要系数选用是否准确亦直接影响到计算电流，从而影响电缆(导线)、保护开关的大小;同时系数取值还直接影响变压器大小的选择，若取值偏大而选择大容量变压器时，会造成将来变压器运行时损耗的增大。

　　例如一个4万平米注塑机工业厂房，业主方提供设备铭牌功率为10800kw按照常规设计思路，设备同时需要系数若保守取值为0.8 则设计选用需要4台2500kva干式变压器，而实际注塑机实际运行电流只有铭牌功能的0.3-0.5之间，由于设备实际运行电流低，甲方只用2台2500kva的变压器带所有的负荷，这本身就反映出设计时计算系数取得保守偏大。在我们做设计时要考虑发展前景，应当留有余量，但这些年的发展过程中，随着设备工艺流程水平的提高，电量并没有大幅上升，因为选用节能的设备以及生产智能化水平的提高大部分，对用电量的需要很低，因此我们在设计中应当结合实际，系数应取值合理。

　　结语

　　综上所述，设计应在满足可靠性、长期稳定使用为原则，结合实际需求，在经济性上充分考虑，结合现场实际数据计算可以更加贴合真实。现科技更新超速迭代，更多新的科学技术不断应用到建筑市场上来，应不断学习提高，为智慧工程建设助力。
